  • WL808玻纤方格布织机

    WL808 JACQUARD LOOM
  • 浏览人数

WL808玻纤方格布织机技术指标:

  • 适应织物品种:适应棉、麻、毛、真丝、化纤、玻纤、金属纤维等纤维的各类织物,如:各类牛仔布、衬衫面料、西装面料等面料产品,窗帘布、沙发布、墙布等家纺产品,玻纤电子布、玻纤方格布、灯箱广告布等产业用纺织品。
  • 门幅规格(cm) :150、190、210、220、230、240、250、280、340、360、380.
  • 最高设计车速:880转/分。最大设计入纬率:1900米/分。
  • 织机结构特征:空间四连杆机构驱动、无导钩或单导钩(16mm剑带或7.8mm剑带)实现引纬;置于胸梁内的共轭凸轮驱动打纬;电子多臂开口,最多20片刀片;或者踏盘开口,最多8片刀片;或电子提花开口,纹针数可达20000针;伺服式电子送经,经轴容量Φ800mm、Φ1000mm、Φ1250mm;伺服是电子卷取,纬密范围:1-120纬/厘米。
  • 卷装方式:机内普通卷布,最大卷布直径Φ500mm-600mm;可选配伺服控制的机外摩擦大卷装,最大卷布直径在Φ1000mm-Φ1600mm之间有多档可供选择。可配伺服控制的机外中心卷装,最大卷布直径Φ800mm-900mm.
  • 选纬:4、6、8色电子选纬,每个选色指由独立电机驱动。
  • 剪刀:机械式纬纱剪刀,机械式边剪刀、电子式废边剪刀、热熔剪刀等。
  • 自动寻纬:采用液压马达推动过渡齿轮轴实现开口与引纬打纬系统的运动脱离,实现自动寻纬倒综。
  • 自动控制:采用计算机控制技术,触摸屏式人机界面,张力传感器感知经纱张力,旋转变压器感知织机主轴角度。具有定位停车、定位开车、慢速运动、自动寻纬、自动找织机零位、自动调织机综平时间、自动调绞边综平时间、档子补偿、故障诊断、变速织造、安全保护等功能。
  • 主电机:开关磁阻电机:7.5Kw.

images

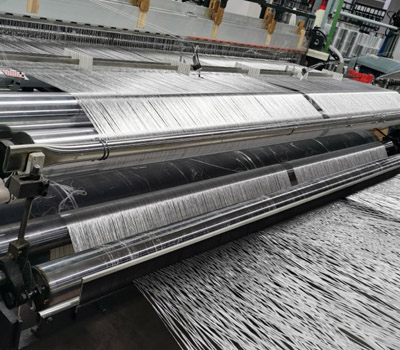

假经轴及匀经架

images

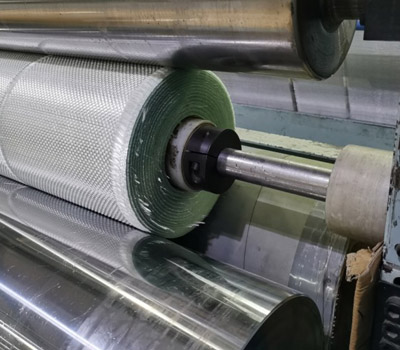

端面整齐的布卷

images

滚动开幅辊结构

images

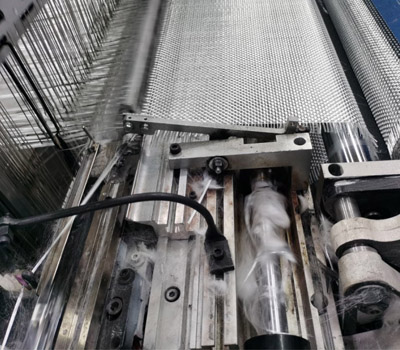

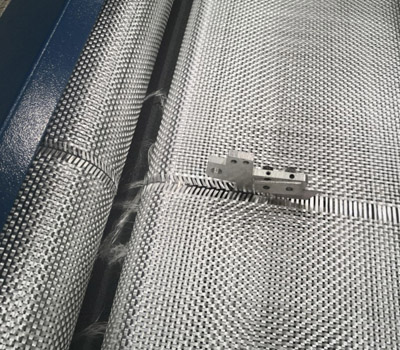

铡刀式废边剪刀和开幅剪刀

images

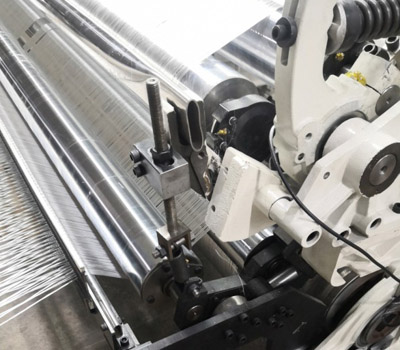

假经轴机机内匀经装置

images

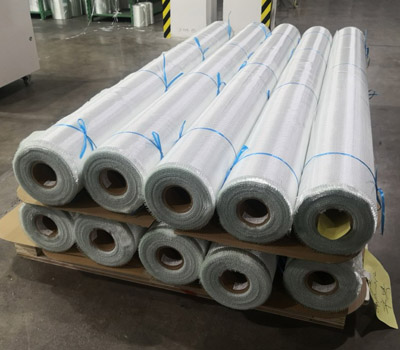

玻纤方格布
